Points clés à retenir
- Le bouton test n'est pas un diagnostic : il vérifie le mécanisme, pas la sensibilité réelle. Seul un multimètre bien utilisé peut révéler un défaut interne.
- Protocole précis : coupez le général, réglez le multimètre sur ohmmètre (Ω), mesurez entre phases et entre phase et terre pour détecter un court-circuit ou un défaut d'isolement.
- Interprétation des valeurs : une résistance nulle ou infinie entre deux bornes qui devraient être isolées indique un différentiel mort.
- Sécurité absolue : ne manipulez jamais un différentiel sous tension avec un multimètre en mode résistance. Risque de choc ou de destruction de l'appareil.
- Limites du multimètre : il ne simule pas une fuite de 30 mA. Pour une vérification complète, un testeur de différentiel professionnel reste indispensable.
Pourquoi le multimètre est l’outil qu’il vous faut (et ce qu’il ne peut pas faire)
Quand j’ai commencé à bricoler sérieusement l’électricité chez moi, il y a cinq ans, je pensais que le bouton « Test » du disjoncteur différentiel suffisait à tout vérifier. Franchement, je ne m’étais jamais posé la question. Puis un jour, mon voisin, un ancien électricien, m’a dit : « Ce bouton, il ne simule qu’une fuite artificielle. Si le mécanisme est grippé, il peut sauter quand même, mais ne te dira pas si la carte électronique interne a cramé. »
J’ai alors sorti mon multimètre. Et là, surprise : un multimètre ne peut pas générer un courant de fuite de 30 mA. Il mesure la résistance (en ohms), la tension (en volts) ou le courant (en ampères). Pour tester un différentiel, on utilise surtout le mode ohmmètre pour vérifier la continuité électrique entre les bornes. Un différentiel en bon état doit présenter une résistance quasi nulle entre ses bornes amont et aval quand il est enclenché, et une résistance infinie quand il est déclenché. Si ce n’est pas le cas, il est mort.
Mais attention : le multimètre ne remplace pas un testeur de différentiel professionnel. Il vous donne un diagnostic de base, pas une certification. Je le considère comme un premier filtre. Si le test au multimètre est suspect, alors là, il faut soit appeler un électricien, soit investir dans un appareil dédié qui simule une vraie fuite de courant.

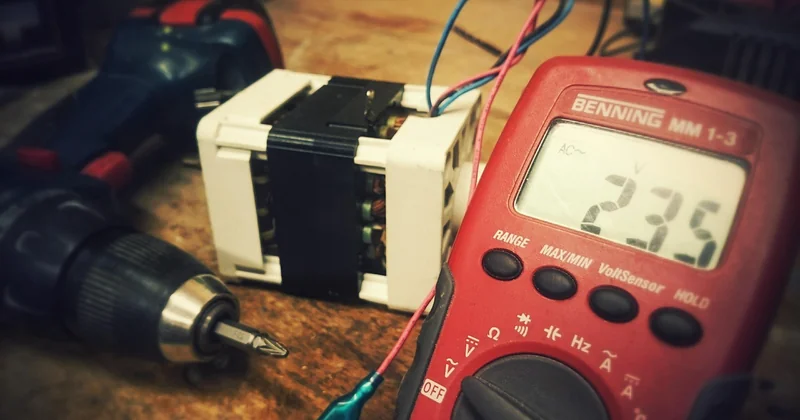

Sécurité avant tout : les règles qu’on n’a pas le droit d’oublier
Je vais être honnête : j’ai failli me faire électrocuter deux fois en bricolant. La première fois, j’ai touché une phase sous tension parce que j’avais oublié de couper le général. La seconde fois, j’ai tenté de mesurer la résistance sur un circuit encore sous tension. Résultat : mon multimètre a grillé et j’ai eu un choc désagréable. Depuis, je suis intraitable sur la procédure.
Avant de toucher à quoi que ce soit, coupez toujours le disjoncteur général. Pas seulement le différentiel que vous testez, mais le général en amont. Pourquoi ? Parce que si le différentiel est défaillant, il pourrait laisser passer du courant même en position « Off ». Ensuite, vérifiez avec votre multimètre en mode tension (V AC) que les bornes aval du différentiel sont bien à zéro volt. Si vous lisez 230 V, c’est que le général n’a pas coupé ou que le différentiel a un défaut de déclenchement.
Autre règle : ne jamais utiliser le mode ohmmètre sur un circuit sous tension. Vous risquez de détruire le multimètre (le fusible interne saute, mais c’est le cadet de vos soucis) ou de vous électrocuter. Le mode ohmmètre applique une petite tension interne pour mesurer la résistance. Si le circuit est déjà sous 230 V, cette tension externe perturbe la mesure et peut endommager l’appareil.
Enfin, portez des chaussures à semelles isolantes et travaillez d’une main si possible (l’autre dans la poche, pour éviter un circuit à travers le cœur). Ça peut sembler excessif, mais quand on manipule du 230 V, une seconde d’inattention peut coûter cher.
Protocole détaillé : comment tester un disjoncteur différentiel avec un multimètre
Étape 1 : préparer le multimètre
Réglez votre multimètre sur le mode ohmmètre (Ω), calibre le plus bas (généralement 200 Ω ou 0-200 Ω). Si votre multimètre est à gamme automatique, c’est plus simple, mais vérifiez quand même que le symbole Ω s’affiche. Placez le fil rouge dans la prise « VΩmA » (ou « Ω ») et le fil noir dans la prise « COM ». Puis, faites un test de court-circuit : touchez les deux pointes de touche ensemble. L’affichage doit passer à 0 Ω (ou très proche, 0,1 à 0,3 Ω à cause de la résistance des câbles). Si ce n’est pas le cas, changez les piles ou les pointes.
Étape 2 : couper le courant et isoler le différentiel
Une fois le général coupé et vérifié à zéro volt, basculez le différentiel en position « On » (enclenché). Débranchez tous les circuits qui partent de l’aval du différentiel (lampes, prises, etc.) pour éviter les retours de courant via d’autres chemins. Si vous laissez des appareils branchés, vous risquez de mesurer la résistance d’un circuit parallèle, pas celle du différentiel lui-même.
Étape 3 : mesurer la continuité entre les bornes
Identifiez les bornes du différentiel. En général, il y a deux paires de bornes : l’une pour la phase (L) et l’autre pour le neutre (N), en amont (alimentation) et en aval (charge). Pour un test simple, placez une pointe de touche sur la borne phase aval (celle qui va vers votre installation) et l’autre pointe sur la borne phase amont (celle qui vient du général). Le multimètre doit afficher une résistance très faible, idéalement inférieure à 1 Ω. Si la valeur est infinie (OL sur l’écran), le disjoncteur n’est pas refermé ou le contact interne est défaillant.
Répétez l’opération avec le neutre : pointe sur la borne neutre aval, l’autre sur la borne neutre amont. Même résultat attendu : < 1 Ω.
Étape 4 : vérifier l’isolement entre phase et neutre
C’est l’étape qui a sauvé mon installation un jour. Placez une pointe sur la borne phase aval et l’autre sur la borne neutre aval. Le multimètre doit afficher une résistance infinie (OL) quand le différentiel est enclenché. Si vous lisez une valeur finie (même quelques centaines d’ohms), c’est qu’il y a un défaut d’isolement interne : le différentiel est probablement mort. Sur un différentiel neuf, cette mesure est normalement > 10 MΩ (la résistance de l’air).
Attention : cette mesure est délicate. Si votre multimètre est de mauvaise qualité, il peut afficher une valeur fantaisiste à cause de l’humidité ambiante ou des doigts sur les pointes. Refaites la mesure en tenant les pointes par les parties isolées.
Étape 5 : tester le déclenchement manuel
Basculez maintenant le différentiel en position « Off ». Remesurez la résistance entre phase amont et phase aval. Vous devez obtenir une résistance infinie (OL). Si vous mesurez une résistance nulle ou très faible, le différentiel ne coupe pas la phase, même en position déclenchée. C’est un défaut dangereux : le courant continue de passer, et le mécanisme de protection est mort.
Répétez la même vérification pour le neutre. En position « Off », la résistance entre amont et aval du neutre doit aussi être infinie. Si ce n’est pas le cas, le différentiel est à remplacer.
Comment savoir si un disjoncteur différentiel est mort ?
La question que tout le monde se pose. Voici comment je procède, après avoir galéré sur un modèle 30 mA qui m’a fait perdre une journée.
D’abord, je vérifie le test visuel : le levier est-il en position haute (On) ou basse (Off) ? S’il est en position haute mais que le voyant (s’il y en a un) est éteint ou que le bouton test ne déclenche pas, c’est un premier signe. Mais attention : le bouton test peut fonctionner même si le différentiel a perdu sa sensibilité. Vous appuyez, il saute, mais en réalité il ne détecte plus les vraies fuites. C’est un faux positif.
Le vrai diagnostic, c’est celui du multimètre. Si lors de l’étape 4 (isolement phase/neutre) vous obtenez une valeur finie, ou si à l’étape 5 (position Off) la résistance n’est pas infinie, le différentiel est mort. Remplacez-le immédiatement.
Autre signe : après coupure du général, si vous mesurez une tension résiduelle (quelques volts) entre phase aval et terre alors que tout est débranché, le différentiel fuit en interne. Mais là, on sort du cadre du simple multimètre.
Un tableau récapitulatif pour vous aider :
| Mesure | Valeur attendue (différentiel OK) | Problème si… |
|---|---|---|
| Résistance phase amont → aval (On) | < 1 Ω | Infinie : contact interne défaillant |
| Résistance neutre amont → aval (On) | < 1 Ω | Infinie : contact interne défaillant |
| Résistance phase aval → neutre aval (On) | Infinie (OL) | Valeur finie : défaut d’isolement |
| Résistance phase amont → aval (Off) | Infinie (OL) | Nulle ou faible : ne coupe pas la phase |
| Résistance neutre amont → aval (Off) | Infinie (OL) | Nulle ou faible : ne coupe pas le neutre |
Les limites du multimètre (et quand appeler un électricien)
Je l’ai dit plus haut, mais je le répète : un multimètre ne peut pas simuler une fuite de 30 mA. Pour ça, il faut un testeur de différentiel professionnel, qui injecte un courant de fuite calibré et vérifie le temps de déclenchement. Si vous avez un doute après les mesures, ou si votre installation présente des fuites récurrentes (disjoncteur qui saute souvent), ne jouez pas les apprentis sorciers. Un électricien avec un appareil adéquat fera le diagnostic en cinq minutes.
J’ai appris ça à mes dépens. Un jour, j’ai passé trois heures à mesurer tous les différentiels de mon tableau, convaincu que l’un d’eux était défaillant. En réalité, le problème venait d’un lave-linge qui fuyait vers la terre. Le différentiel faisait son travail : il sautait. Mais mon multimètre ne pouvait pas révéler cette fuite (trop faible pour être mesurée en résistance). J’ai fini par appeler un électricien, qui a branché son testeur et trouvé le coupable en quelques secondes.
Morale de l’histoire : le multimètre est un excellent outil de diagnostic de base, mais pas un instrument de certification. Si vos mesures sont bonnes mais que le différentiel saute encore, cherchez ailleurs.
Et pour les différentiels triphasés ou 500 mA ?
Le principe reste le même, mais avec quelques précautions supplémentaires. Sur un différentiel triphasé (4 pôles : 3 phases + neutre), vous devez vérifier la continuité entre chaque phase amont et aval, et entre le neutre amont et aval. Ensuite, mesurez l’isolement entre chaque phase aval et le neutre aval, et entre chaque phase aval et la terre. En position déclenchée, toutes les phases et le neutre doivent être ouverts (résistance infinie).
Pour un différentiel 500 mA (type S, retardé), la procédure est identique. La seule différence est que le seuil de déclenchement est plus élevé, ce qui change peu le test au multimètre. Ce qui change, c’est la sensibilité aux fuites : un 500 mA tolère des fuites plus importantes avant de sauter. Mais en cas de défaut franc (court-circuit), il doit se comporter comme un 30 mA.
Si vous travaillez sur un tableau triphasé, soyez doublement prudent. Les courants sont plus élevés, et une erreur peut provoquer un arc électrique violent. Coupez toujours le général avant.
Bref, avec un multimètre et un peu de méthode, vous pouvez déjà faire un bon diagnostic. Mais rappelez-vous : le multimètre ne remplacera jamais un testeur professionnel pour une vérification complète. Et si vous avez le moindre doute, un électricien coûte moins cher qu’un incendie ou une électrocution.
Alors, à vos pointes de touche… mais en toute sécurité.
